产品介绍

1.

2.

1

数字移动通信干扰器即数字型屏蔽器是集信号屏蔽和监控管理于一体的产品，通过屏蔽手机下行信号，实现在覆盖区屏蔽违规使用手机的作用，可支持对不同制式的手机进行屏蔽，不会对基站上行产生干扰。在屏蔽区域，能有效阻断各个运营商手机通讯业务，包括语音，数据，短信等业务。其各个运营商有中国移动、中国电信、中国联通。网络制式包含有2G、3G、4G、5G。系统用于监狱、看守所、会议室、考场以及需要安全和保密的特殊场所。

数字型屏蔽器由数字信号处理、射频放大模块组成，系统链路工作原理是接收端通过天线接收移动信号，经滤波器、低噪声放大器、模拟混频器、模数转换（ADC）、在经过数字信号处理、数字同步后再进行数字上变频（DUC）、数模转换（DAC）、模拟混频后进入功率放大器，后大功率屏蔽信号通过天线发送到需要被屏蔽的区域。

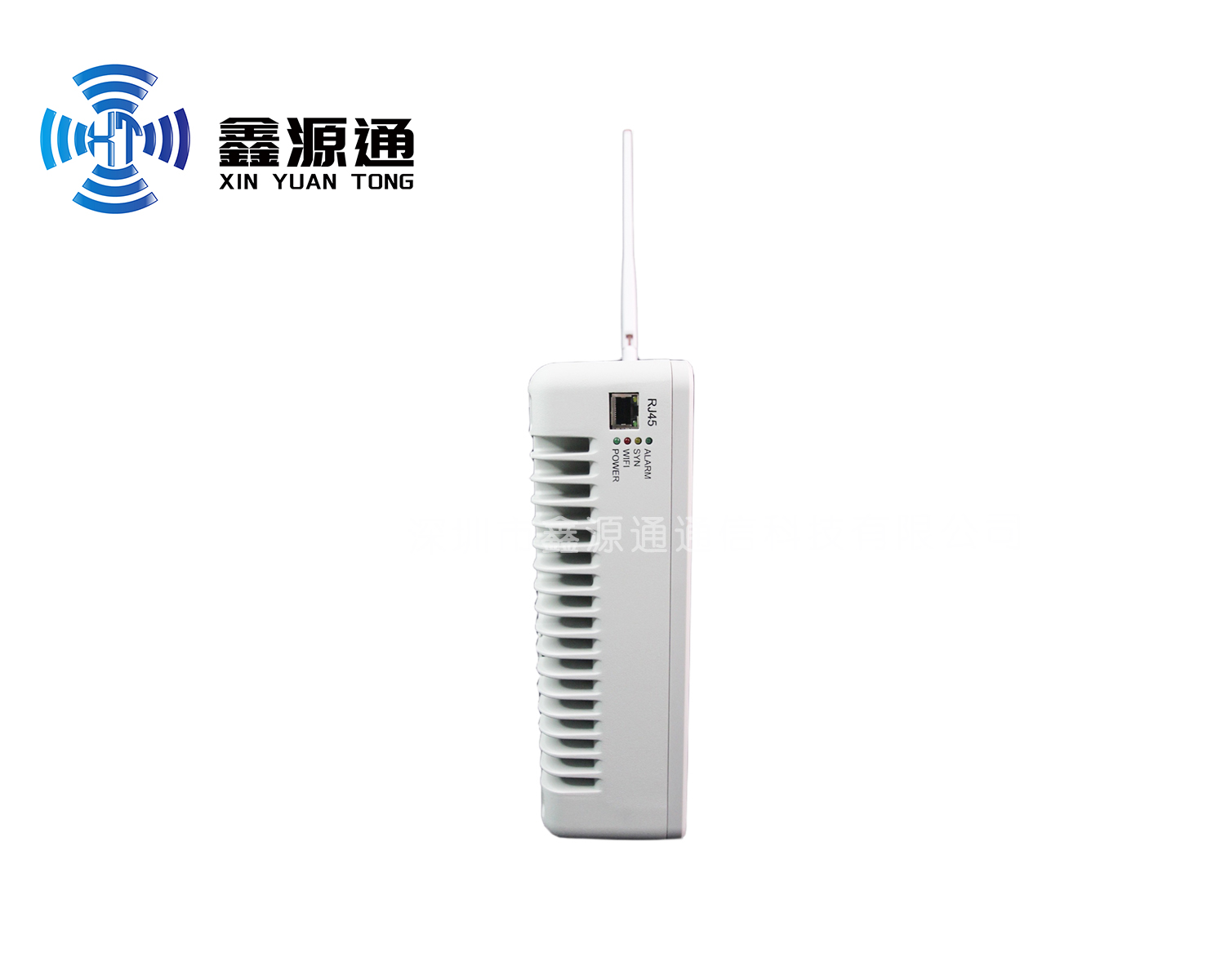

一体机的外部接口说明如图：

产品技术指标：

v 系统特点

v 自适应，即插即用，无需参数设置。

由于设备使用场景多种多样，不同场景会有不同的频段、频点。所以本设备算法支持自适应功能，能够自动匹配任何场景，任何频段。设备上电后即可使用，无需任何参数设置。

v 支持全部手机无线通信频段

手机通信频段多，伪基站等设备需要根据现网的频段选配模块，在新的环境中又需要增加新的模块，使用非常不方便。如果伪基站产品支持全频段屏蔽，设备的体积会非常大，功耗也会非常高。本产品支持698-3500M三大运营商2G、3G、4G、5G的所有通信频段。任何场景都无需增加硬件模块。

v 联网功能

支持所有设备的联网，网口连接，标准TCP/IP协议，可以远程实时监控设备的运行状态，远程调整设备的参数。

v 绿色智能

本产品发射功率小，和传统的模拟屏蔽技术相比有5倍的屏蔽优势。和其他的数字方式相比，在同体积，同发射功率的情况下也有很好的性能优势。

v 不干扰基站

传统的屏蔽产品对运营商的网络有非常大的影响，而本产品采用全新的TDD屏蔽算法，只干扰TDD基站的下行，不干扰TDD基站。

v 不干扰其他频段设备

良好的带外抑制，不会对无人机频段产品干扰。

v 定时功能，能够设置每台设备的运行时间。

通过界面可以设置设备的定时开关。



本用户手册主要介绍了本公司所研发生产及销售的无线通讯系列产品的原理构成、性能指标、工程应用指导及相关维护等内容。主要面向具有移动通信基础知识的人员，供用户及相关操作人员作为参考与操作指导使用。

由于产品升级等因素可能出现设备的软、硬件版本或技术参数与本手册内容不完全相符的情况，本公司保留对手册的终解释权。产品如有更新本司恕不另行通知，如需查询产品的更新信息，请与本公司联系。



安全须知

安装和操作本公司设备之前，请务必阅读本页，认真遵守以下安全事项：

v 在进行设备安装和维护时请参照本手册步骤执行，以免对人体或设备造成不必要的伤害

v 所有室外天线必须进行雷电防护且防护措施必须符合相关规范要求

v 用户必须为设备提供合适的供电条件，供电不匹配可能对人体及设备造成伤害或者损害

v 在某些特定的情况下，设备的温度有可能会较高，并可能对人体造成微小的伤害，所以操作时建议有一定的防护措施，如手套等

v 设备出厂前各模块均已进行严格调试，请勿试图打开设备模块，以免造成模块损坏或人身安全事故

v 其它涉及施工安全及仪器安全等事宜请参照相关规范文件执行
